逐步退出組件
R073302000 力士樂直線軸承
品牌：博世力士樂
軸徑：20mm
系列：超級滾珠導套開式
重量：0.06kg
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

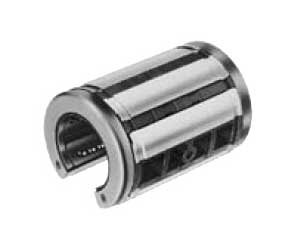

R073302000 力士樂超級滾珠導套，開式
力士樂導套——逐步退出組件：
- 只有有限的可供貨產品
- 長交貨期
- 盡可能不要使用在新設計中
- 提供免費的替代產品咨詢
| 軸 Φd(mm) |
部件號 不帶密封圈 |
帶兩個密封圈 | 全密封 | 定位螺栓 | 重量 (KG) |
| 20 | R073302000 | R073322040 | R073322045 | R342700809 | 0.06 |
| 25 | R073302500 | R073322540 | R073322545 | R342700309 | 0.13 |
| 30 | R073303000 | R073323040 | R073323045 | R342700309 | 0.18 |
| 40 | R073304000 | R073324040 | R073324045 | R342700309 | 0.35 |
| 50 | R073305000 | R073325040 | R073325045 | R342700409 | 0.6 |
| 60 | R073306000 | R073326040 | R073326045 | R342700709 | 1 |

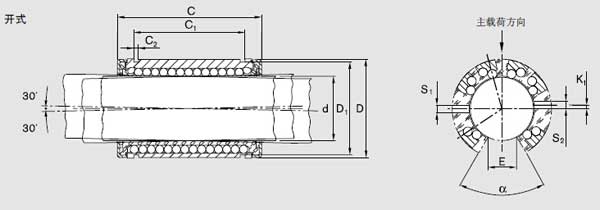

| 尺寸 | |||||||||
| Φd | D | C | C1 | C2 | D1 | S1 1) | S2 1) | k1 | E2) |
| h13 | H13 | ±0.1 | ±0.1 | ||||||
| 20 | 32 | 45 | 31.2 | 1.6 | 30.5 | 3 | - | - | 9.5 |
| 25 | 40 | 58 | 43.7 | 1.85 | 38.5 | 3.5 | 3 | -1.5 | 12 |
| 30 | 47 | 68 | 51.7 | 1.85 | 44.5 | 3.5 | 3 | 2 | 12.8 |
| 40 | 62 | 80 | 60.3 | 2.15 | 59 | 3.5 | 3 | 1.5 | 16.8 |
| 50 | 75 | 100 | 77.3 | 2.65 | 72 | 4.5 | 5 | 2.5 | 22.1 |
| 60 | 90 | 125 | 101.3 | 3.15 | 86.5 | 6 | - | - | 27 |
| Φd | 軸向間隙 軸/孔 | 額定載荷3） （N） | |||||
| 滾珠列數 | 角度α(°) | h6/H7 | h6/K7 | h6/M7 | 動載C | 靜載C0 | |
| 20 | 6 | 60 | +43 | +25 | +18 | 2520 | 1880 |
| +11 | -7 | -14 | |||||
| 25 | 6 | 60 | +43 | +25 | +18 | 4430 | 3360 |
| +11 | -7 | -14 | |||||
| 30 | 6 | 60 | +43 | +25 | +18 | 6300 | 5230 |
| +11 | -7 | -14 | |||||
| 40 | 6 | 60 | +50 | +29 | +20 | 9680 | 7600 |
| +12 | -7 | -18 | |||||
| 50 | 6 | 60 | +50 | +29 | +20 | 16000 | 12200 |
| +12 | -7 | -18 | |||||
| 60 | 6 | 60 | +50 | +31 | +21 | 23500 | 18700 |
| +14 | -11 | -21 | |||||
1）孔在尺寸 C 的中間位置
2）以軸直徑 d 為基準的*小尺寸
3）額定載荷適用于主載荷方向
額定動載荷是以 100 000 米行程為基準確定的。
如果以 50 000 米行程為基準，則表中的 C 值乘以系數 1.26。
