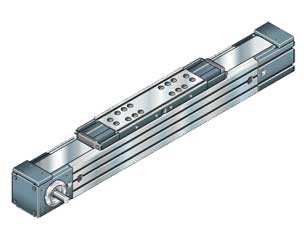

直線模組MKR
R114016010 力士樂模組MKR20-80
部 件 號：R114006010
系 統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R114016010 力士樂模組MKR20-80結構說明：
1.一個緊湊的、表面氧化的鋁型材
2.一套內裝式力士樂導軌導向系統
3.一個配有中央潤滑的滑臺
4.預緊的齒形帶
5.靠裝式行程開關
6.一臺交流伺服電機或一臺步進電機
7.法蘭、離合器帶或不帶變速器，用于安裝電機
8.齒形帶用作防護帶
9.控制器單元
| 滑臺長度 | 190 | 260 |
| 導向的額定動載荷 C | 17600 | 28590 |
| 額定動轉矩 Mt | 250 | 406 |
| 額定動轉矩 ML | 140 | 1329 |
| 滑臺重量 kg | 1.5 | 2.5 |
| *大長度 Lmax | 6000 | |
| 面轉動慣量 lx | 155 | |
| 面轉動慣量 ly | 217 | |
| 齒形帶型號 | AT 5 | |
| 寬度 mm | 50 | |
| 齒距 mm | 5 | |
| *大齒形帶傳動力 N | 870 | |
| 彈性*限 N | 3500 | |
| 重量 kg | 0.0113*L+5.0 | 0.0113*L+6.0 |
