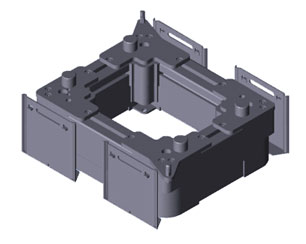

名稱:博世力士樂定位單元PE2/X

部件號:3842998324

供貨形式:已裝配

產品系列:輸送系統TS2 Plus

" />

夜色阁亚洲一区二区三区,高潮久久久久久av免费,鸡巴操逼视频有无码下载,色偷偷一区二区

力士樂導軌滑塊

3842998324 定位單元PE2/X

名稱:博世力士樂定位單元PE2/X

部件號:3842998324

供貨形式:已裝配

產品系列:輸送系統TS2 Plus

021-57893800工作時間:周一至周五 9:00-18:00
  • 產品介紹
  • 技術參數
  • 產品圖片
用途:
將工件托盤在加工工位上定位。
設計:
– 可與 WT 2/…工件托盤一起使用
– 小提升距離(*多超出輸送水平面 9 mm)
– 利用 PE 2 的定位銷或 WT 2/…上的定位銷套進行定位
– 提升框架上有安裝孔,可選作為獨立機架的固定點
– 當安裝在獨立機架上時,定位精度達±0.1 mm
– 允許垂直加工作用力:3500 N,包括 WT 2/…
供貨范圍:
包括在 ST 2 或 BS 2 上安裝 PE 2的安裝材料,用于上位到位狀態感應功能件的 M 12 接近開關安裝支架。

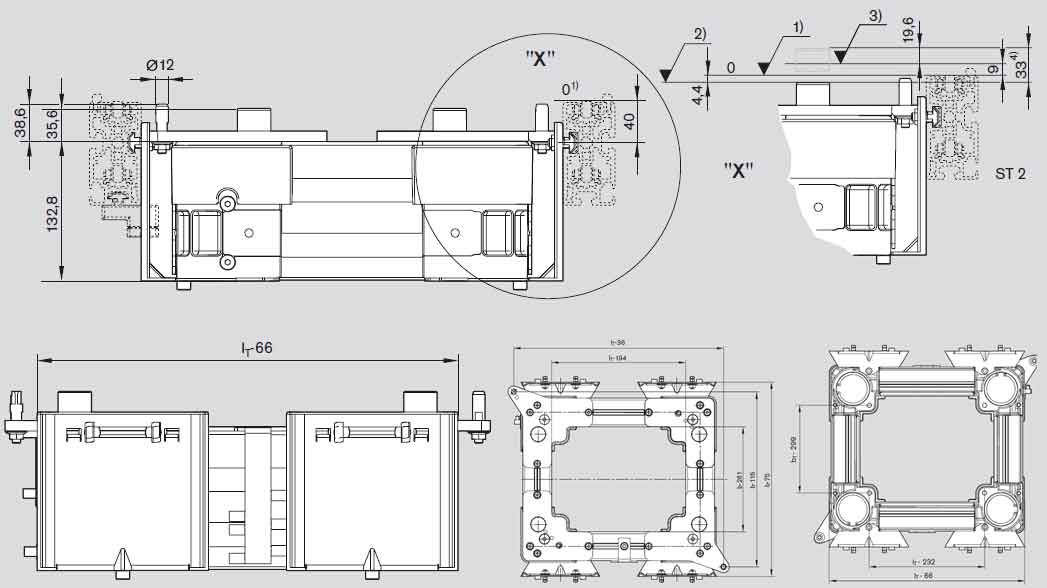

1) ST 2 輸送水平

2) PE 2/X,低位:在 ST 2 輸送水平下方4.4 mm

3) PE 2/X,高位:在 ST 2 輸送水平上方9 mm

4) 總行程 33 mm

編號 b[mm] lT[mm]
3842998324 480 480;640;800
640 480;640;800
800 480;640;800;1040
480-800 480-1040
