導軌滑塊配件

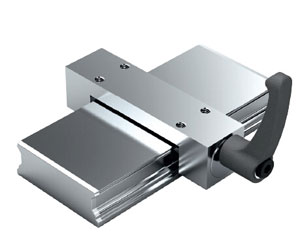

R161924283 力士樂手動夾持元件HK
品牌：博世力士樂
名稱：手動夾持元件HK
部件號：R161924283
規格：25
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂手動夾持元件HKR161924283適用于所有的滾珠導軌BNS，工作溫度范圍：0~70℃。
安裝說明：
- 保證鄰接結構有足夠的剛度
- 在調試前請閱讀安裝說明
| A | 120 | |
| B | 39 | |
| C | 28.2 | |
| E1 | 50 | |
| E2 | 25 | |
| E3 |
7.0 |
|
| H | 35 | |
| H1 | 30 | |
| L | 64 | |
| L1 | 38.5 | |
| L21) | 41.5 | |
| N3 | 11 | |
| S2 | M6 | |
| 夾持力2) N | 1 200 | |
| 擰緊力矩 Nm | 7 | |
| 重量 kg | 0.77 |
1)高滾珠滑塊.H.(...高...)需要配墊板
2)手柄松開時
3)試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)。
