R036450000 力士樂模組CKR20-145
部件號，長度：R036450000，...mm
系統：集成模塊（C）
導向：滾珠導軌導向系統（K）
驅動器：齒形帶傳動系統（R）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數

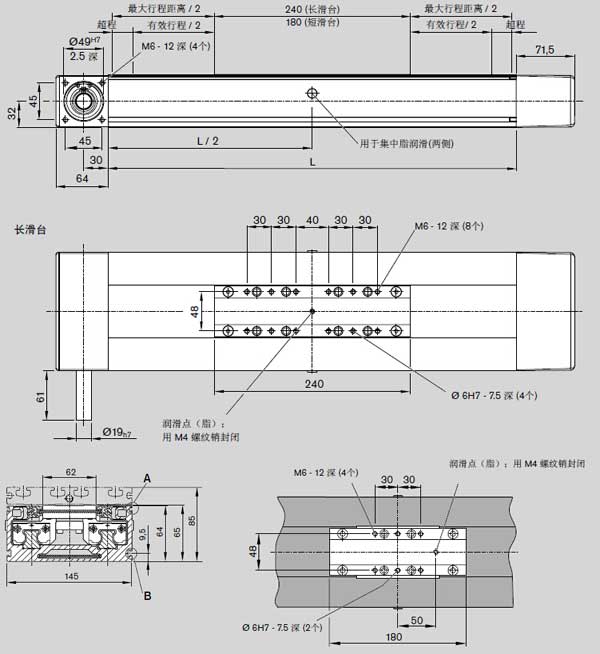

- 產品圖片
力士樂模組CKR20-145 R036450000是帶滾珠導軌導向系統和齒形帶傳動系統的集成模塊，可以配備前置減速器供貨。通過不同的降速比可以使運動的重量與電機慣量達到*佳的匹配。由此而得到擁有5m/s運行速度的高動態驅動裝置。
根據載荷可以采用長或短的滑臺。長滑臺中每根導軌配兩個滑塊，因此適用于高載荷。在短滑臺中每根導軌僅配一個滑塊。
間歇式密封與齒形帶在主體內部運行的方式實現了導向系統的防塵，此密封系統免維護。
| 齒形帶型號 | AT 5 | AT 5 |
| 導向的額定動載荷 C | 34800 | 56530 |
| 額定動轉矩 Mt | 1530 | 2480 |
| 額定動轉矩 ML | 260 | 2820 |
| 慣性矩 Iy | 87.5 |  |
| 慣性矩 Iz | 903.9 | |
| 移動重量 mb | 0.99 | 1.67 |
| *大長度 Lmax | 5500 | |
| 單位長彈性系數 cspec | 1225 | |
| *大許用力 Fz1max | 26760 | 43470 |
| *大許用力 Fz2max | 13380 | 21730 |
| *大許用力 Fzymax | 7760 | 12600 |
| *大許用轉矩有Mtmax | 580 | 950 |
| *大許用轉矩有MLmax | 130 | 1080 |
