導軌滑塊配件
R161914282 力士樂手動夾持元件HK
品牌：博世力士樂
名稱：手動夾持元件HK
部件號：R161914282
規格：15
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

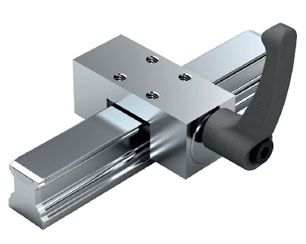

力士樂手動夾持元件R161914282適用于所有滾珠導軌SNS，手動夾持工作溫度范圍為0~70℃。
安裝說明：
- 保證鄰接結構有足夠的剛度
- 在調試前請閱讀安裝說明
應用范圍：
- 工作臺橫臂和滑臺
- 寬度調整
- 機械擋停器
- 光學設備和測量臺上的定位
| A | 47 | |
| B | 25 | |
| C | 19.0 | |
| E1 | 17 | |
| E2 | 17 | |
| E3 |
4.0 |
|
| H | 24 | |
| H11) | 19 | |
| L | 44 | |
| L1 | 30.0 | |
| L22) | 33.0 | |
| N3 | 5 | |
| S2 | M4 | |
| 夾持力3) N | 1 200 | |
| 擰緊力矩 Nm | 4 | |
| 重量 kg | 0.16 |
1)高滾珠滑塊.H.(...高...)需要配墊板
2)手柄松開時
3)試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)。
