3842998525 力士樂彎道
品牌：博世力士樂
部件號：3842998525
名稱：彎道CU5/H
產品系列：TS5
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片

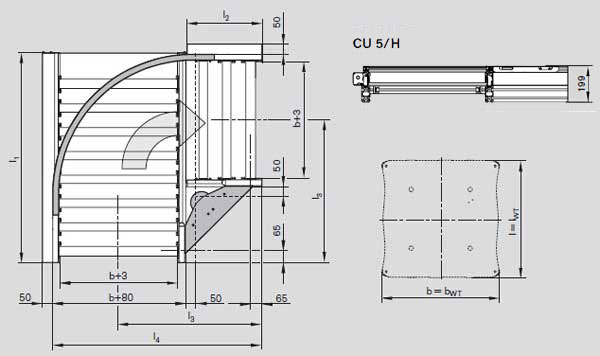

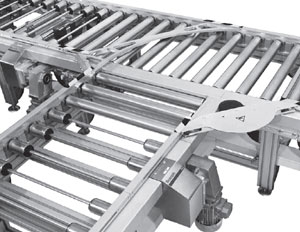

對于工件托盤的分、合流輸送可以訂購彎道、分流機構和合流機構。用于這些模塊的進、出組件通過主軸單獨驅動。主輸送線的輸送高度與輔輸送線(進出)的輸送高度之間由于功能所限僅有很小的差別，因此，彎道、分流機構和合流機構必須總是布置成如圖所示的相向運行的形式。
| 部件號 | 3842998525 | ||||
| b[mm] | Lwt[mm] | l1[mm] | l2[mm] | l3[mm] | l4[mm] |
| 455 | 455;650 | 921.5 | 382.5 | 650 | 917.5 |
| 650 | 650;845 | 1149 | 415 | 780 | 1145 |
| 845 | 845;1040 | 1376.5 | 447 | 910 | 1372.5 |
