3842998088 博世工件托盤WT4
名稱：工件托盤WT 4-零件套件
部件號：3842998088
規格：443*443———1243*1243
產品系列：輸送系統TS4
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
3842998088 博世工件托盤WT4
TS 4plus輸送系統的工件托盤以其通用性托板為標志，總共有30種標準款式，規格從443*443mm到1243*1243mm，兩種托板厚度，工件托盤完全能夠滿足不同應用當中的多種多樣的要求。
輸送系統TS 4plus——可靠輸送重達250kg的工件
輸送系統重達250kg的工件是TS 4plus的*大亮點，因此成為在汽車工業、汽車零件供應工業、家用電器工業和消費品電子工業中應用的*理想的解決方案。
TS 4plus輸送系統的工件托盤以其通用性托板為標志，總共有30種標準款式，規格從443*443mm到1243*1243mm，兩種托板厚度，工件托盤完全能夠滿足不同應用當中的多種多樣的要求。如同在更小型的TS2plus中一樣，工件托盤也采用側導向，并且可以在滾筒輸送線上應用。

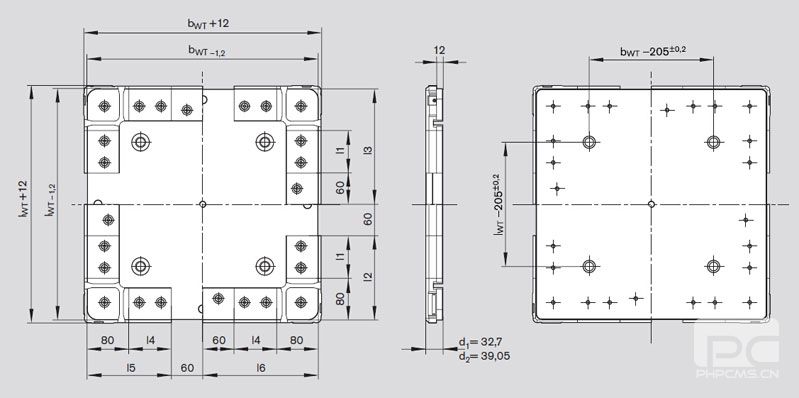

| lWT[mm] | bWT [mm] | l1[mm] | l2[mm] | l3[mm] | l4[mm] | l5[mm] | l6[mm] |
| 443 | 443 | 81.5 | 161.5 | 221.5 | 81.5 | 161.5 | 221.5 |
| 643 | 443 | 181.5 | 261.5 | 321.5 | 81.5 | 161.5 | 221.5 |
| 643 | 643 | 181.5 | 261.5 | 321.5 | 181.5 | 261.5 | 321.5 |
| 843 | 443 | 281.5 | 361.5 | 421.5 | 81.5 | 161.5 | 221.5 |
| 843 | 643 | 281.5 | 361.5 | 421.5 | 181.5 | 261.5 | 321.5 |
| 843 | 843 | 281.5 | 361.5 | 421.5 | 281.5 | 361.5 | 421.5 |
| 1043 | 443 | 381.5 | 461.5 | 521.5 | 81.5 | 161.5 | 221.5 |
| 1043 | 643 | 381.5 | 461.5 | 521.5 | 181.5 | 261.5 | 321.5 |
| 1043 | 843 | 381.5 | 461.5 | 521.5 | 281.5 | 361.5 | 421.5 |
| 1043 | 1043 | 381.5 | 461.5 | 521.5 | 381.5 | 461.5 | 521.5 |
| 1243 | 443 | 481.5 | 561.5 | 621.5 | 81.5 | 161.5 | 221.5 |
| 1243 | 643 | 481.5 | 561.5 | 621.5 | 181.5 | 261.5 | 321.5 |
| 1243 | 843 | 481.5 | 561.5 | 621.5 | 281.5 | 361.5 | 421.5 |
| 1243 | 1043 | 481.5 | 561.5 | 621.5 | 381.5 | 461.5 | 521.5 |
| 1243 | 1243 | 481.5 | 561.5 | 621.5 | 481.5 | 561.5 | 621.5 |
