直線模組MKK
R116066000 MKK12-40力士樂模組
部 件 號：R116066000
系統：直線運動模塊，閉式（M）
導向系統：滾珠導軌導向系統（K）
傳動系統：滾珠絲杠傳動系統（K）
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
R116066000 MKK12-40力士樂模組優異的性能
MKK...: 直線運動模塊配備有滾珠導軌導向系統和滾珠絲杠傳動系統，適用于要求高定位精度和高重復精度以及大進給力的場合。
––由于專用防護帶，能實現很大的行程
直線運動模塊 MKK... 的組成如下：
––一個緊湊的、陽*氧化的鋁型材 (主體)
––集成力士樂導軌導向系統
––一個滑臺，帶 T 型槽或螺紋孔 (在 MKK 15-65和 MKK 20-80 中) 用于安裝上裝件，滑臺能夠集中潤滑
––預緊的力士樂滾珠絲杠傳動系統(MKK... 系列亦可不帶傳動系統供貨)
––靠裝式開關
––交流伺服電機或步進電機(其它電機請?jiān)儐?wèn))
––用于安裝電機的法蘭、聯軸器或同步帶側面驅動
––防護方式：
––在 MKK 12-40 和 MKK 15-65 中為塑膠防護帶
––在 MKK 20-80 和 MKK 25-110 中為采用符合DIN EN 10088 標準的耐腐蝕鋼制造的防護帶
––在 MKK 35-165 中為波紋罩
––用于 MKK 25-110 的絲杠支撐
––控制系統單元

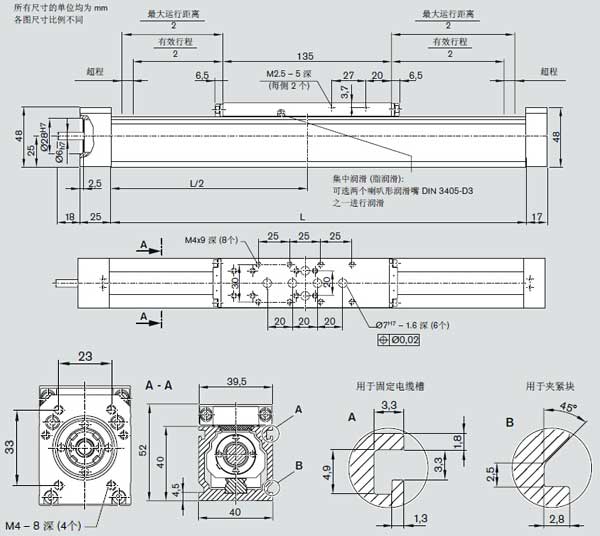

| 滾珠絲杠 | d0*P | 不帶 | 12*2 | 12*5 | 12*10 |
| 滑臺長度 | Lca（mm） | 135 | 135 | 135 | 135 |
| 額定動載荷C | 導向系統(N) | 3750 | 3750 | 3750 | 3750 |
| 滾珠絲杠(N) | - | 2240 | 3800 | 2500 | |
| 固定軸承(N) | - | 4000 | 4000 | 4000 | |
| 額定動轉矩 | Mt(Nm) | 22.3 | 22.3 | 22.3 | 22.3 |
| ML(Nm) | 93.8 | 93.8 | 93.8 | 93.8 | |
| *大許用載荷 | Fx max(N) | 1875 | 1875 | 1875 | 1875 |
| Fy max(N) | 1875 | 1875 | 1875 | 1875 | |
| Mt max(Nm) | 11 | 11 | 11 | 11 | |
| Ml max(Nm) | 47 | 47 | 47 | 47 | |
| 慣性矩 | lx(cm4) | 11.98 | 11.98 | 11.98 | 11.98 |
| ly(cm4) | 11.56 | 11.56 | 11.56 | 11.56 | |
| 直線運動模塊長度 | *小Lmin1)(mm) | 250 | 250 | 250 | 250 |
| *大Lmax(mm) | 1000 | 1000 | 1000 | 1000 | |
| 運動的自重 | mca(kg) | 0.39 | 0.39 | 0.39 | 0.39 |
| 線性系統的重量 | ms(kg) | 0.0021·L+0.53 | 0.0021·L+0.65 | 0.0021·L+0.65 | 0.0021·L+0.65 |
d0：滾珠絲杠傳動系統的公稱直徑
P：滾珠絲杠傳動系統的導程
1)帶防護帶，在理論行程為100mm的條件下
