R161924070 力士樂氣動夾持元件LCPS
品牌：博世力士樂
名稱：氣動夾持元件LCPS
部件號：R161924070
規格：25
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂氣動夾持元件R161924070無需加壓即可實現夾持（彈簧力）。
LCPS的特點：
- 通過具有一套彈簧組件的機械夾持部件，實現無壓夾持（彈簧力夾持）
- 釋放壓力5.5-8bar（氣壓）
- 通過補充進氣口，可以進一步增大夾持力

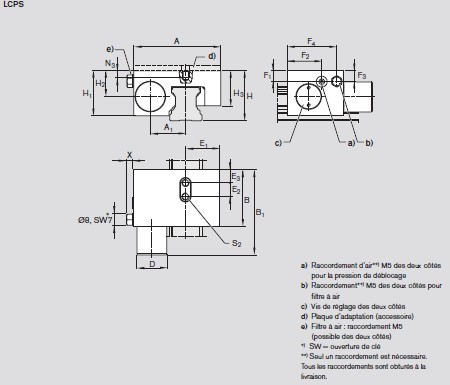

| A | 61.4 | |
| A1 | 24.5 | |
| B | 41 | |
| B1max | 62.5 | |
| D |
22 |
|
| E1 | 23.9 | |
| E2 | 9.5 | |
| E3 |
9.75 |
|
| F1 | 6.5 | |
| F2 | 24.5 | |
| F3 | 6.5 | |
| F4 | 36.0 | |
| H | 36 | |
| H11) | 32.5 | |
| H2 | 20.0 | |
| H3 | 24.55 | |
| N3 | 7.7 | |
| S2 | M5 | |
| X | 6.5 | |
| 夾持力彈簧儲能1)N | 650 | |
| 用補充進氣口2)N | 1 050 | |
| 耗氣量標準進氣口（dm3/進程） | 0.015 | |
| 補充進氣口（dm3/進程） | 0.082 | |
| 重量kg | 0.35 |
1)高滾珠滑塊.H.(...高...)需要配墊板
2)通過彈簧儲能獲得的夾持力。試驗是在安裝完畢條件下進行的，具有一層潤滑油膜(ISO-VG68)。
3)在補充進氣口通6.0 bar 的壓縮空氣額外加壓獲得的夾持力。通過2位5通或3位5通換向閥來切換。
