滾珠滑塊
R167159420 力士樂寬型滑塊
品 牌：博世力士樂
產品規格：20/40
預緊等級：C0(無預緊)
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂寬型滑塊R167159420，鋼制寬滾珠滑塊，規格20/40，原型號R167189420已停產，R167159420不能與原滾珠導軌R167.8....配用，導軌和滑塊都需要一起更換！

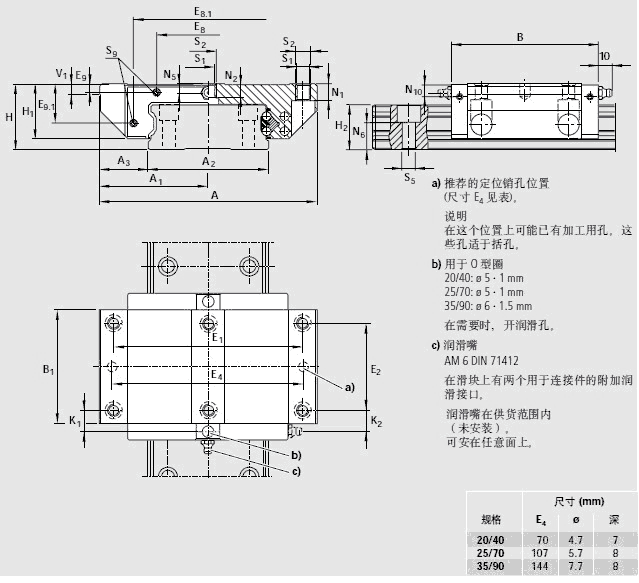

| A | 80 | |
| A1 | 40 | |
| A2 | 42 | |
| A3 | 19.0 | |
| B | 73 | |
| B1 | 51.3 | |
| E1 | 70 | |
| E2 | 40 | |
| E8 | 18 | |
| E8.1 | 53.4 | |
| E9 | 3.4 | |
| E9.1 | 8.1 | |
| H | 27 | |
| H1 | 22.50 | |
| H2 | 18.30 | |
| K1 | 10.6 | |
| K2 | 11.0 | |
| K3 | 3.5 | |
| K4 | 3.5 | |
| N1 | 7.70 | |
| N2 | 3.70 | |
| N6±0.5 |
12.5 |
|
| S1 | 5.3 | |
| S2 | M6 | |
| S9 |
M2.5*1.5+3 |
|
| T | 60 | |
| V1 | 6.0 | |
| 重量 | 0.45 | |
| 額定載荷C3) | 13 650 | |
| 額定載荷 C03) | 19 675 | |
| 額定轉矩 Mt3) | 310 | |
| 額定轉矩 Mto3) | 450 | |
| 額定轉矩 ML3) | 95 | |
| 額定轉矩 MLO3) | 135 |
1)不帶滾珠鏈的滾珠滑塊的額定載荷和轉矩。
額定載荷和額定動轉矩是以100，000米行程為基礎確定的(根據ISO 14728-1)，但實際中經常是以50，000米行程為基礎。
在此情況下，表格中的C、Mt、和ML的值乘以1.26。
