滾珠滑塊
R163111420 力士樂鋁制滑塊
品 牌：博世力士樂
產品規格：15
預緊等級：C1（預緊2%C）
精度等級：N
021-57893800工作時間：周一至周五 9:00-18:00
- 產品介紹
- 技術參數
- 產品圖片
力士樂滑塊R163111420為鋁制滾珠滑塊，法蘭型、標準長、標準高，帶標準密封，不帶滾珠鏈。帶鋁制滾珠滑塊的力士樂滾珠導軌導向系統是專門為工業機器人和一般機械制造等需要緊湊的滾動體直線運動導向的行業而研制的。

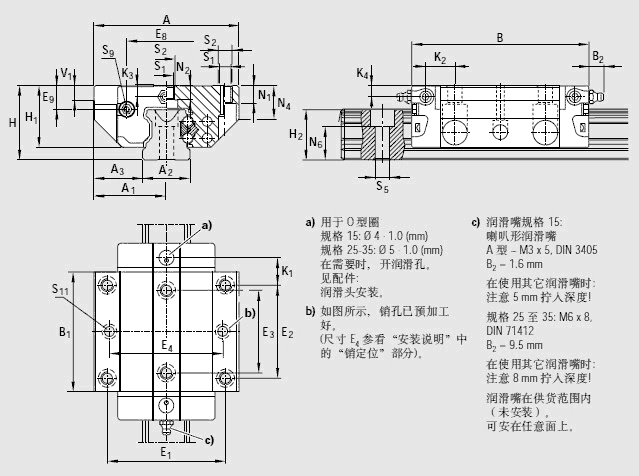

| A | 47 | |
| A1 | 23.5 | |
| A2 | 15 | |
| A3 | 16.0 | |
| B | 58.2 | |
| B1 | 39.2 | |
| E1 | 38 | |
| E2 | 30 | |
| E3 | 26 | |
| E8 | 24.55 | |
| E9 | 6.70 | |
| H | 24 | |
| H1 | 19.90 | |
| H21) | 16.30 | |
| H22) | 16.20 | |
| K1 | 8.00 | |
| K2 | 9.6 | |
| K3 | 3.20 | |
| K4 | 3.20 | |
| N1 | 5.2 | |
| N2 | 4.40 | |
| N4 | 10.3 | |
| N6 ±0.5 |
10.3 |
|
| S1 | 4.3 | |
| S2 | M5 | |
| S5 | 4.4 | |
| S11 | 3.7 | |
| S9 |
M2.5*3.5 |
|
| T | 60 | |
| V1 | 5.0 | |
| 重量 | 0.10 | |
| 額定載荷C | 7 800 | |
| 額定載荷 C0 | 3 000 | |
| 額定轉矩 Mt | 74 | |
| 額定轉矩 Mt max | 29 | |
| 額定轉矩 ML | 40 | |
| 額定轉矩 ML max | 16 |
1)尺寸H2帶防護帶
2)尺寸H2不帶防護帶
