直線導軌的定位方式
發布日間：2025-01-17 10:28:31 瀏覽次數：22
給大家列舉三種不同類型的直線導軌定位方式

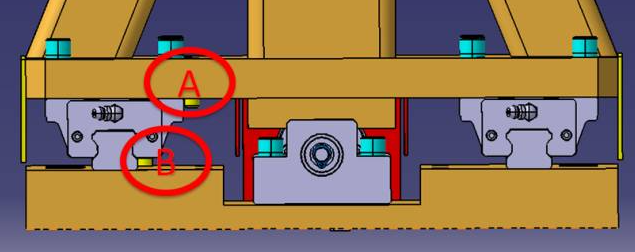

1.滑塊擋面限位+滑軌定位銷限位
紅圈A： 所指位置兩個滑塊的內側都做了限位
紅圈B： 所指滑軌定位基準為一側，另外一側輔助安裝即可。
如下圖所示

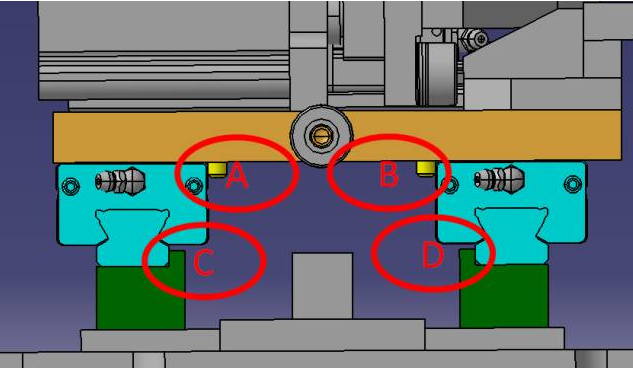

2.滑塊定位銷限位+滑軌擋面限位
紅圈A、B： 所指位置兩滑塊的內側都做了限位
紅圈C、D： 所指滑軌定位基準為一側，另外一側輔助安裝即可。
如下圖所示
3.滑塊和滑軌都用定位銷限位
紅圈A： 所指位置兩個滑塊的內側都做了限位
紅圈B： 所指滑軌位置為定位基準，采用定位銷定位
如下圖所示
