數控機床的輸入/輸出信號
發布日間：2019-07-29 09:59:06 瀏覽次數：22
(1)機床操作面板控制。

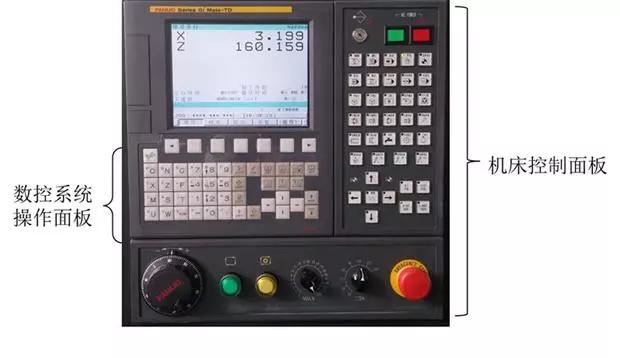

將操作面板上的控制信號直接送入數控系統的接口信號區，來控制數控系統的運行，其中包括M、S、T 功能。
1) S 功能處理。
主軸的轉速可以用S 二位代碼或四位代碼直接指定。在PLC中可容易地用四位代碼直接指定轉速。例如，某數控機床主軸的**、*低轉速分別為 3150r/min和20r/min,CNC送出S四位代碼至PLC,將十進制數轉換為二進制數后送到限位器，當S大于3150時，限制S為3150；當S 代碼小于 20時，限制S為20。此數值送到數字/模擬(D/A)轉換器，轉換成 20~3150r/min 相對應的輸出電壓，作為轉速指令，以控制機床主軸的轉速。
2) T 功能處理。
數控機床可以通過 PIC 管理刀庫進行自動刀具交換。處理的信息的內容包括刀庫選刀方式、刀具累計使用次數、刀具剩余壽命和刀具刃磨次數等。
3) M 功能處理。
M 功能是輔助功能，根據不同的M 代碼，可控制主軸的正、反轉和停止，主軸齒輪箱的換擋變速，主軸齒輪箱的換擋變速，主軸準停，切削液的開、關，卡盤的夾緊、松開及換刀機械手的取刀、歸刀等動作。
(2)機床外部開關信號的控制。將機床側的控制開關信號發送至 PLC,經過邏輯運算后，輸出給控制對象。這些控制開關包括按鈕、行程開關、接近開關、壓力開關和溫控開關等。
(3)輸出信號控制。PIC 輸出的信號是經繼電器、接觸器或液壓、氣動電磁閥對刀庫、機械手和回轉工作臺等裝置進行控制，另外還有冷卻、潤滑和油泵電動機等的控制。
(4)伺服控制?？刂茩C床主軸、伺服進給及刀庫驅動的使能信號，以滿足伺服驅動 的條件。
(5)報警處理控制。當出現故障時，PLC 收集強電柜、機床側和伺服驅動裝置的故障信號，將報警標志區中的相應報警標志位置位，數控系統便顯示報警號和報警文本，以方便對故障進行診斷。
